W3G710-NU31-03 是什么规格？

这是一款 ebm-papst W3G710-NU31-03 EC轴流风机，额定 400 VAC、50/60 Hz，采用滚珠轴承。

产品概述

ebm-papst W3G710-NU31-03 是一款 EC 轴流面板风机，属于 AxiBlade 系列 S 型（镰刀形叶片），风机外壳自带防护网罩，适用于工业设备与通风系统的散热及送排风。

产品采用外转子 EC 电机（电机型号 M3G150-IF），三相 400 VAC 供电，电压范围 380～480 VAC，频率 50/60 Hz；额定转速 1680 r/min，额定功率 3800 W，额定电流 5.8 A。在高效工况下风量可达 17375 m³/h，压力增加 381 Pa，静压上限 420 Pa，整体效率 ηes 为 52.2%，效率等级 N=55。

风机规格尺寸 710 mm，配 5 片镰刀形叶片，叶片角度 0°；叶轮材质为 PP 塑料，外壳为镀锌钢板并包覆黑色塑料涂层（RAL 9005），转子表面为黑色涂装，防护网罩为钢制黑色塑料涂层。整机重量 39.8 kg，防护等级 IP55，绝缘等级 F，防潮/环境防护等级 H2，电机采用滚珠轴承，工作制 S1，气流方向为 V，旋转方向为面向转子顺时针。

环境温度适用范围 -40 ℃ ～ +60 ℃，电机运输/存储温度范围 -40 ℃ ～ +80 ℃。低温使用说明：允许在 -40 ℃ 至 -25 ℃ 之间偶尔启动；若需在低于 -25 ℃ 的环境下连续运行（如制冷应用），需选用带特殊低温轴承的风机型号。安装方式为轴水平或转子朝下，转子朝上安装需另行咨询。

风机集成电子控制功能，支持 RS-485 MODBUS-RTU 通讯（MODBUS V6.3）、内置 PI 控制器、可配置输入/输出（IO1～IO3）、报警继电器与 LED 运行/报警指示，并具备软启动、电机电流限制、电机与电子过载保护、欠压及缺相检测等功能。控制接口为 SELV 安全隔离，另提供 3.3～24 VDC（Pmax 800 mW）电压输出，电气连接方式为接线盒。

典型应用场景：工业机柜与设备通风散热、电气控制柜及数据中心冷却、制冷与空调机组、各类需要大风量与较高静压的通风系统。

核心参数

电气与供电

性能参数

结构与尺寸

环境与防护

安装与气流

其他参数

产品特点

• EC 外转子电机驱动，三相 400 VAC 供电，电压范围 380～480 VAC
• 风量可达 17375 m³/h，压力增加 381 Pa，静压上限 420 Pa
• 整体效率 ηes 52.2%，效率等级 N=55，符合欧盟 327/2011 生态设计法规数据
• 集成 MODBUS RTU（RS-485）通讯、内置 PI 控制器与可配置 I/O，支持软启动
• IP55 防护、绝缘等级 F，环境温度 -40 ℃ ～ +60 ℃，自带防护网罩

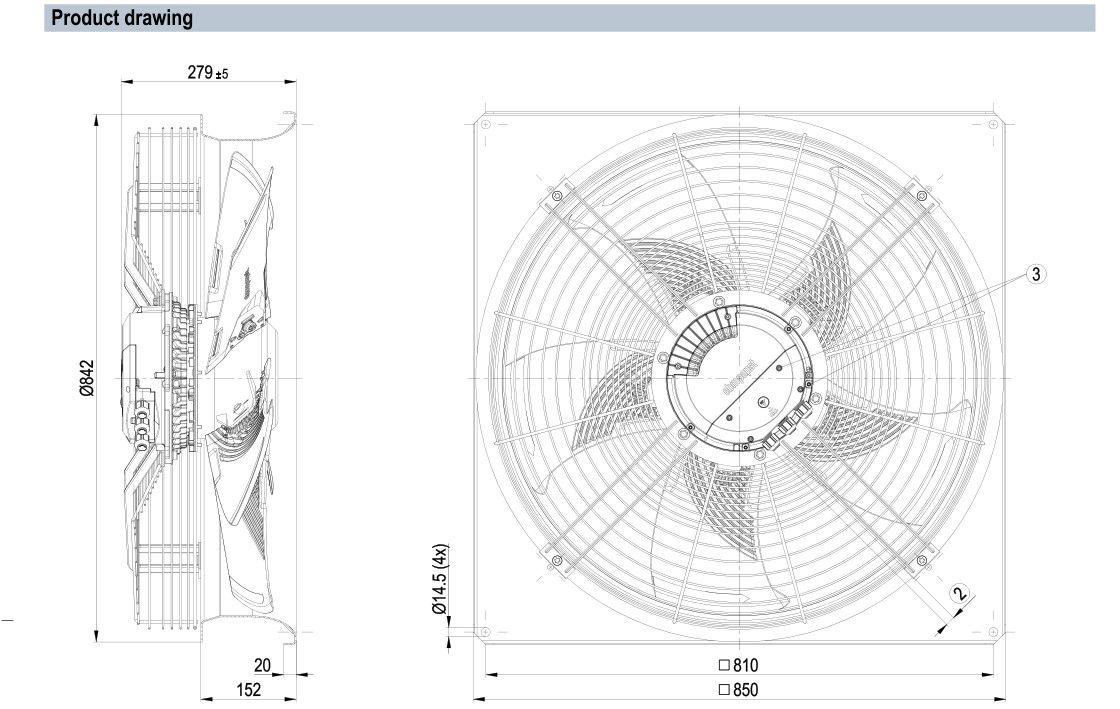

尺寸与安装
